• ±0.23 dB absolute amplitude accuracy
• -114 dBc/Hz phase noise at 10 kHz offset; +20 dBm third order intercept (TOI)
• -166 dBm displayed average noise level (DANL) with preamplifier and get up to 9 dB further improvement with noise floor extension (Option NFE)
• -78 dB W-CDMA ACLR dynamic range (with noise correction on)

Measurement applications & software

• Supports >25 measurement applications, covering cellular communication, wireless connectivity, digital video and general purpose
• Advanced analysis of more than 75 signal formats, software runs inside the MXA with 89600 VSA software
• MATLAB data analysis software for general purpose data analysis, visualization, and measurement automation.
• Agilent's PowerSuite one-button power measurements included as standard

Automation & communication interface

• LXI compliant, SCPI and IVI-COM
• USB 2.0, 1000Base-T LAN, GPIB
• Programming remote language compatibility with PSA, 8566/68, and 856x
• Common X-Series user interface / Open Windows 7 operating system (standard)
  - Migrate your existing MXA from Windows XP to Windows 7

Description

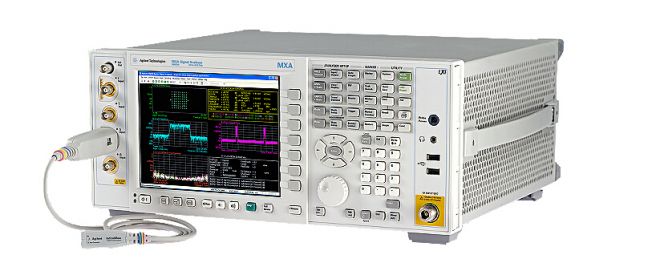

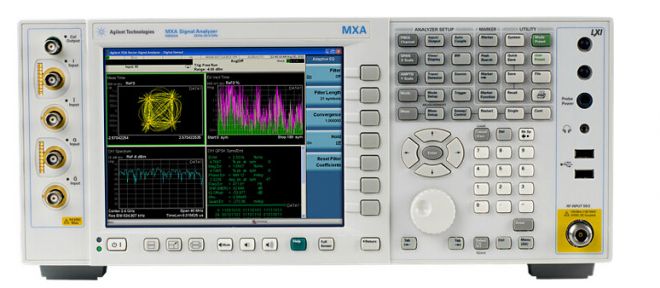

Accelerate in wireless with the N9020A MXA

The MXA is designed to accelerate the development of new wireless devices for quick delivery to manufacturing and the marketplace. It has the versatility to easily adapt to your evolving test requirements by addressing multiple formats, generations and devices.

Real-time spectrum analyzer capability can be added as an upgrade to new and exisiting MXAs to help you capture and understand the most elusive signals in an increasingly complex signal environment. Coupled with 160 MHz of wideband analysis bandwidth, the MXA allows you to make accurate analysis of next-generation wireless communications and connectivity signals.

The N9020A MXA signal analyzer is a member of the X-Series spectrum analyzers, which is an evolutionary approach to signal analysis that spans instrumentation, measurements and software. It gives you the flexibility to satisfy your business and technical requirements across multiple products and programs - now and in the future.

N9020A-0BW    Hard Copy Assembly-Level Service Guide

N9020A-1CM    Rack mount kit

N9020A-1CN    Front handle kit

N9020A-1CP    Rackmount and handle kit

N9020A-1CR    Rack slide kit

N9020A-503     Frequency range, 10 Hz to 3.6 GHz

N9020A-508     Frequency range, 10 Hz to 8.4 GHz

N9020A-513    Frequency range, 10 Hz to 13.6 GHz

N9020A-526    Frequency range, 10 Hz to 26.5 GHz

N9020A-A6J    ANSI Z540-1-1994 Calibration

N9020A-AB2    Hard Copy of X-Series Chinese Getting Started and Troubleshooting Guide

N9020A-AKT    Getting Started Guide MXA Russian Localization

N9020A-AMG   Calibration + Uncertainties + Guardbanding (Accredited)

N9020A-B1A    Analysis bandwidth, 125 MHz

N9020A-B1X    Analysis bandwidth, 160 MHz

N9020A-B25     Analysis Bandwidth, 25 MHz

N9020A-B40     Analysis bandwidth, 40 MHz

N9020A-B85     Analysis bandwidth, 85 MHz

N9020A-BAG    Accessory Pouch

N9020A-BBA    I/Q baseband inputs, analog

N9020A-CR3    Connector, Wideband IF output

N9020A-CRP    Connector,programmable rear IF output

N9020A-DP2    Digital Processor, 2 GB Capture Memory

N9020A-DVR    DVD-ROM/CD-R/RW Drive

N9020A-EA3    Electronic attenuator, 3.6 GHz

N9020A-EDP    Enhanced display package

N9020A-EMC   Basic EMC Functionality

N9020A-ESC    External source control

N9020A-EXM    External Mixing

N9020A-FP2     Fast Power, up to 40 MHz bandwidth

N9020A-HTC    Hard Transit Case

N9020A-KB2    US 65 Key USB Keyboard

N9020A-KYB    Keyboard, USB

N9020A-MLP    Minimum Loss Pad, 50 to 75 ohm

N9020A-MPB    Microwave preselector bypass

N9020A-NFE    Noise floor extension

N9020A-P03     Preamplifier, 3.6 GHz

N9020A-P08     Preamplifier, 8.4 GHz

N9020A-P13     Preamplifier, 13.6 GHz

N9020A-P26     Preamplifier, 26.5 GHz

N9020A-PFR    Precision frequency reference

N9020A-PRC    Portable Configuration

N9020A-RT1    Real-time analysis up to 160 MHz BW, basic detection

N9020A-RT2    Real-time analysis up to 160 MHz BW, optimum detection

N9020A-RTR    Real-time spectrum recorder and analyzer application example

N9020A-S40     Baseband bandwidth, 40 MHz/Channel

N9020A-SF2     Security features, prohibit saving results

N9020A-SSD     Additional removable solid state drive

N9020A-UK6    Commercial calibration certificate with test data

N9020A-W7X    Operating system, Windows Embedded Standard 7

N9020A-YAS     Y-axis ouptut

1CM013A       Rackmount Flange Kit 177.0mm H (4U) - Two Flange Brackets

N6141A         EMI Measurement Application

N6141A-2FP     EMI measurement application, fixed perpetual license

N6141A-2TP     EMI measurement application, transportable perpetual license

N6149A         IDEN/WIDEN/MotoTalk Measurement Application

N6149A-2FP     IDEN, WIDEN, Moto Talk Measurement application, fixed perpetual license

N6149A-2TP     IDEN/WIDEN/MotoTalk measurement application, transportable perpetual license

N6152A         Digital Cable TV Measurement Application

N6152A-2FP    DVB-C/J.83 Annex A/C measurement application, fixed perpetual license

N6152A-2TP    DVB-C/J.83 Annex A/C measurement application, measurement application,

               transportable perpetual license

N6152A-3FP    J.83 Annex B measurement application, fixed perpetual license

N6152A-3TP    J.83 Annex B measurement application, transportable perpetual license

N6152A-MEU   Minor enhancement update, fixed perpetual license

N6153A        DVB-T/H/T2 Measurement Application

N6153A-2FP    DVB-T/H Measurement application, fixed perpetual license

N6153A-2TP    DVB-T/H measurement application, transportable perpetual license

N6153A-3FP    DVB-T2 measurement application, fixed perpetual license

N6153A-3TP    DVB-T2 measurement application, transportable perpetual license

N6155A        ISDB-T/Tmm Measurement Application

N6155A-2FP    ISDB-T Measurement Application,fixed perpetual license

N6155A-2TP    ISDB-T measurement application , transportable perpetual license

N6155A-3FP    ISDB-Tmm, Measurement Application, fixed perpetual license

N6155A-3TP    ISDB-Tmm, measurement application, transportable perpetual license

N6156A        DTMB (CTTB) Measurement Application

N6156A-2FP    DTMB (CTTB) measurement application, fixed perpetual license

N6156A-2TP    DTMB (CTTB) measurement application, transportable perpetual license

N6158A        CMMB Measurement Application

N6158A-2FP    CMMB Measurement Application,fixed perpetual license

N6158A-2TP    CMMB measurement application, transportable perpetual license

N6171A        MATLAB Software

N6171A-M01    MATLAB-Basic Package, individual license - node-locked

N6171A-M02    MATLAB-Standard Package, individual license - node-locked

N6171A-M03    MATLAB-Advanced Package, individual license - node-locked

N9051A        Pulse Measurement Software

N9051A-2FP    Pulse measurement software, fixed perpetual, license

N9051A-2TP    Pulse measurement software, fixed, transportable perpetual license

N9051A-3FP     Phase and frequency measurements, fixed perpetual license

N9051A-3TP     Phase and Frequency Measurements, transportable perpetual license

N9051A-4FP     Extended analysis and statistics, fixed perpetual license

N9051A-4TP     Extended Analysis and Statistics, transportable perpetual license

N9061A         Remote Language Compatibility Application

N9061A-1FP     Remote language compatibility, 8566/68, fixed perpetual license

N9061A-2FP     Remote language compatibility, 856xE/EC, fixed perpetual license

N9062A         SCPI Language Compatibility

N9062A-2FP     Remote language compatibility, R&S FSP, fixed perpetual license

N9063A         Analog Demodulation Measurement Application

N9063A-2FP     Analog Demodulation Measurement application, fixed perpetual license

N9063A-2TP     Analog demodulation measurement application, transportable perpetual license

N9063A-3FP     FM stereo measurement application, fixed perpetual license

N9063A-3TP     FM stereo measurement applications, transportable perpetual liense

N9064A         VXA Vector Signal Analysis Measurement Application

N9064A-1FP     Vector signal analysis application, VXA, fixed perpetual license

N9064A-1TP     Vector signal analysis application, VXA, transportable perpetual license

N9064A-2FP     Flexible digital modulation analysis measurement application, fixed perpetual license

N9064A-2TP   Flexible digital modulation analysis measurement application, fixed transportable license

N9064A-MEU   Minor enhancement update

N9065B        Sequence analyzer measurement application

N9068A        Phase Noise Measurement Application

N9068A-2FP    Phase Noise Measurement application, fixed perpetual license

N9068A-2TP    Phase Noise measurement application, transportable perpetual license

N9068A-AFP   Phase Noise Feature Enhancements, fixed perpetual license

N9068A-MEU   Minor enhancement update

N9069A        Noise Figure Measurement Application

N9069A-1FP    Noise figure measurement application, fixed perpetual license

N9069A-1TP    Noise figure measurement application, transportable perpetual license

N9069A-2FP    Noise figure measurement application advanced features, fixed perpetual license

N9069A-2TP    Noise figure measurement application advanced features, transportable perpetual license

N9069A-AFP    Noise figure feature enhancements, fixed perpetual license

N9069A-MEU   Minor enhancement update

N9071A        GSM/EDGE/Evo Measurement Application

N9071A-2FP    GSM/EDGE measurement application, fixed perpetual, license

N9071A-2TP    GSM/EDGE measurement application, transportable perpetual, license

N9071A-3FP    EDGE Evo measurement application, fixed perpetual license

N9071A-3TP    EDGE Evo measurement application, transportable perpetual license

N9071A-AFP    GSM / EDGE feature enhancements, fixed perpetual license

N9071A-MEU   Minor enhancement update

N9071A-XFP  Single acquisition combined GSM/EDGE measurement application, fixed perpetual license

N9071A-XTP    GSM/EDGE combined measurement application, transportable perpetual, license

N9072A        cdma2000 Measurement Application

N9072A-2FP      cdma2000 measurement application, fixed perpetual license

N9072A-2TP      cdma2000 measurement application, transportable perpetual license

N9073A          W-CDMA/HSPA+ Measurement Application

N9073A-1FP      W-CDMA Measurement application, fixed perpetual license

N9073A-1TP      W-CDMA measurement application, fixed transportable perpetual license

N9073A-2FP      HSDPA/HSUPA measurement application, fixed perpetual license

N9073A-2TP      HSDPA/HSUPA measurement application, transportable perpetual license

N9073A-3FP      HSPA+ Measurement Application, fixed perpetual license

N9073A-3TP      HSPA+ measurement application, transportable perpetual license

N9073A-CFP      W-CDMA feature enhancements, fixed perpetual license

N9073A-MEU     Minor enhancement update

N9073A-XFP   Single acquisition combined W-CDMA measurement application, fixed perpetual license

N9073A-XTP  Single acquisition combined W-CDMA measurement application, transportable perpetual license

N9074A    Fixed WiMAX Single Acquisition Combined Measurement Application

N9074A-XFP   Single acquisition combined WiMAX measurement application, fixed perpetual, license

N9074A-XTP   Single acquisition combined WiMAX measurement application, fixed perpetual license

N9075A        Mobile WiMAX Measurement Application

N9075A-2FP   Mobile WiMAX measurement application, fixed perpetual, license

N9075A-2TP   Mobile WiMAX measurement application, transportable perpetual, license

N9076A       1xEV-DO Measurement Application

N9076A-1FP    1xEV-DO measurement application, fixed perpetual license

N9076A-1TP    1xEV-DO measurement application, transportable perpetual license

N9077A        WLAN 802.11a/b/g/n/ac Measurement Application

N9077A-2FP    WLAN 802.11a/b/g measurement application, fixed perpetual license

N9077A-2TP    WLAN 802.11a/b/g measurement application, transportable perpetual license

N9077A-3FP    WLAN 802.11n measurement application, fixed perpetual license

N9077A-3TP    WLAN 802.11n, measurement application, transportable perpetual license

N9077A-4FP    WLAN 802.11ac measurement application, fixed perpetual license

N9077A-4TP    WLAN 802.11ac measurement application, transportable perpetual license

N9077A-5FP    WLAN 802.11 list sequence measurement application, fixed perpetual license

N9077A-5TP    WLAN 802.11 list sequence measurement application, transportable perpetual license

N9079A        TD-SCDMA/HSPA Measurement Application

N9079A-1FP    TD-SCDMA measurement application, fixed perpetual license

N9079A-1TP    TD-SCDMA measurement application, transportable perpetual license

N9079A-2FP    HSPA measurement application, fixed perpetual license

N9079A-2TP    HSPA measurement application, transportable perpetual license

N9079A-MEU   Minor enhancement update

N9080A        LTE FDD Measurement Application

N9080A-1FP    LTE FDD measurement application, fixed perpetual license

N9080A-1TP    LTE FDD measurement application, transportable perpetual license

N9080B        LTE/LTE-Advanced FDD measurement application

N9080B-1F1    LTE FDD measurement application, fixed timebased licenses, 1 month

N9080B-1FP    LTE FDD measurement application, fixed perpetual license

N9080B-1TP    LTE FDD measurement application, transportable perpetual license

N9080B-2F1    LTE-Advanced FDD measurement application, fixed timebased licenses, 1 month

N9080B-2FP    LTE-Advanced FDD measurement application, fixed perpetual license

N9080B-2TP    LTE-Advanced FDD measurement application, transportable perpetual license

N9081A        Bluetooth Measurement Application

N9081A-2FP    Bluetooth Measurement Application, fixed perpetual license

N9081A-2TP    Bluetooth measurement application, transportable perpetual license

N9081A-MEU   Minor enhancement update

N9082A        LTE TDD Measurement Application

N9082A-1FP    LTE TDD measurement application, fixed perpetual license

N9082A-1TP    LTE TDD measurement application, transportable perpetual license

N9082B        LTE/LTE-Advanced TDD measurement application

N9082B-1F1    LTE TDD measurement application, fixed timebased Licenses, 1 month

N9082B-1FP    LTE TDD measurement application, fixed perpetual license

N9082B-1TP    LTE TDD measurement application, transportable perpetual license

N9082B-2F1    LTE-Advanced TDD measurement application, fixed timebased licenses, 1 month

N9082B-2FP    LTE-Advanced TDD measurement application, fixed perpetual license

N9083A        Multi-Standard Radio (MSR) Measurement Application

N9083A-1FP    Multi-Standard Radio, MSR, measurement application, fixed perpetual license

N9083A-1TP    Multi-Standard Radio, MSR, measurement application, transportable perpetual license
