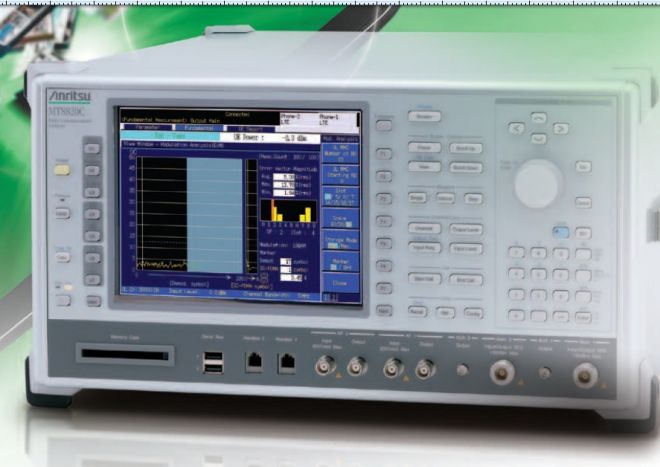

儀器名稱: MT8820 無線電通信分析儀--手機18912657535 儀器型號: MT8820C 儀器品牌: Anritsu 儀器指標: - LTE
- LTE 移動終端的射頻測試
- 射頻 Tx 測試關鍵測量項目的批量測量
- 一個單元支持射頻 Rx 測試的關鍵測量項目
- 卓越的可操作性減少了生產線的測試及維修次數
- 對 MT8820A/B 的前向兼容性
- Parallelphone? 測量
通過在主機架中安裝 2G/3G/3.5G 專用測量硬件和軟件，一個 MT8820C 可支持射頻 TRx 特征的高速批量測量，并調用 2G/3G/3.5G 移動終端的連接測試。此外，安裝 MX882012C/13C 可支持生產 LTE FDD/TDD 移動終端和數據卡所要求的射頻 TRx 測試。MX882012C/13C 還支持 2x2 MIMO DL LTE Rx 吞吐量測試。
規格
| 頻率范圍： | 30 MHz 至 2700 MHz |
| 輸入電平： | +35 dBm（主端口1） |
| 射頻信號發生器： | 頻率 頻率范圍：30 MHz 至 2700 MHz（設置范圍：400 kHz 至 2700 MHz） 3400 MHz 至 3800 MHz （需選裝MT8820C-018） 設置分辨率：1 Hz |
| 輸出電平 電平范圍： ?140 至 ?10 dBm（主端口 1），?130 至 0 dBm（輔端口 1） 分辨率：0.1 dB 精度：主：±1.0 dB，±0.7 dB（典型值）（輸出頻率 ≥50 MHz）， ±1.5 dB（輸出頻率 <50 MHz） （?120 至 ?10 dBm，校準后，10o 至 40oC） 輔：±1.0 dB，±0.7 dB（典型值）（輸出頻率 ≥50 MHz）， ±1.5 dB（輸出頻率 <50 MHz） （?120 至 ?0 dBm，校準后，10o 至 40oC） | |
| LTE FDD 測量： （硬件：選件 008 軟件：MX882012C）/ LTE TDD 測量： （硬件：選件 008 軟件：MX882013C） | 頻率范圍：400 MHz 至 2700 MHz 3400 MHz 至 3800 MHz （需選裝MT8820C-018） |
| 幅度測量 輸入電平：?60 至 +35 dBm（主） 測量精度：±0.3 dB（典型值），±0.5 dB（?20 至 +35 dBm）， ±0.7 dB（?50 至 ?20 dBm）， ±0.9 dB（?60 至 ?50 dBm） *400 MHz 至 2700 MHz， 校準后，10o 至 40oC ±0.3 dB （典型值）， ±0.5 dB （?20 至 +35 dBm） （18o 至 28oC）， ±0.7 dB （?50 至 ?20 dBm）， ±0.9 dB （?60至 ?50 dBm） *3400 MHz 至 3800 MHz， 校準后， 10o 至 40oC 線性：±0.2 dB（?40 至 0 dB，≥?50 dBm），±0.4 dB（?40 至 0 dBm，≥?60 dBm） *400 MHz to 2700 MHz， 校準后， 10o 至 40oC ±0.2 dB （?40 至 0 dB， ≥?50 dBm， 18o 至28oC）， ±0.3 dB （?40 至 0 dB， ≥?50 dBm）， ±0.4 dB （?40 至 0 dBm， ≥?60 dBm）， *3400 MHz 至 3800 MHz，校準后， 10o 至 40oC | |
| 頻率/調制度測量 輸入電平：?40 至 +35 dBm（主） 載波頻率精度：±（設置頻率 × 參考振蕩器精度 +15 Hz） 測量對象：PUSCH、PRACH、PUCCH | |
| 呼叫處理 呼叫控制：注冊，參考測量通道的呼叫處理 （執行每個符合 3GPP 標準的處理，并執行通過/失敗評估） 移動終端控制：輸出電平 （執行每個符合 3GPP 標準的移動終端控制） | |
| LTE FDD 測量： （軟件：MX882042C）/ LTE TDD 測量： （軟件：MX882043C） | 頻率范圍：400 MHz 至 2700 MHz 3400 MHz 至 3800 MHz （需選裝MT8820C-018） |
| 幅度測量 輸入電平：?60 至 +35 dBm（主） 測量精度：±0.3 dB（典型值），±0.5 dB（?20 至 +35 dBm）， ±0.7 dB（?50 至 ?20 dBm），±0.9 dB（?60 至 ?50 dBm） *400 MHz 至 2700 MHz， 校準后，10o 至 40oC ±0.3 dB （典型值）， ±0.5 dB （?20 至 +35 dBm） （18o 至 28oC）， ±0.7 dB （?50 至 ?20 dBm）， ±0.9 dB （?60 至 ?50 dBm） *3400 MHz 至 3800 MHz， 校準后，10o 至 40oC 線性：±0.2 dB（?40 至 0 dB，≥?55 dBm），±0.4 dB（?40 至 0 dBm，≥?60 dBm） *400 MHz 至 2700 MHz， 校準后， 10o 至 40oC ±0.2 dB （?40 至 0 dB， ≥?50 dBm， 18o 至 28oC）， ±0.3 dB （?40 至 0 dB， ≥?50 dBm）， ±0.4 dB （?40 至 0 dBm， ≥?60 dBm）， *3400 MHz 至 3800 MHz， 校準后，10o 至40oC | |
| 頻率/調制度測量 輸入電平：?40 至 +35 dBm（主） 載波頻率精度：±（設置頻率 × 參考振蕩器精度 +15 Hz） 測量對象：PUSCH | |
| W-CDMA 測量： （硬件：選件 001 軟件：MX882000C， MX88205xC） | 頻率范圍：300 MHz 至 2700 MHz |
| 調制分析 輸入電平：?30 至 +35 dBm（主） 調制精度：≤2.5%（輸入單 DPCCH 和單 DPDCH 時） | |
| 射頻功率 輸入電平：?65 至 +35 dBm（主） 測量精度：±0.3 dB（典型值），±0.5 dB（?25 至 +35 dBm）， ±0.7 dB（?55 至 ?25 dBm），±0.9 dB（?65 至 ?55 dBm） *校準后，10o 至 40oC 測量對象：DPCH、PRACH | |
| 占用帶寬 輸入電平：?10 至 +35 dBm（主） | |
| 臨信道泄漏功率比 輸入電平：?10 至 +35 dBm（主） 測量點：±5 MHz，±10 MHz | |
| 誤碼率測量 功能：在 DTCH 中插入 PN9 或 PN15 算法數據 測量項目：BER、BLER | |
| 呼叫處理 呼叫控制：注冊、開始、終止、交接、網絡斷開、 終端斷開（執行每個符合 3GPP 標準的處理 并執行通過/失敗評估） 移動終端控制：輸出電平，回環 （執行每個符合 3GPP 標準的移動終端控制） | |
| GSM/GPRS 測量： （硬件：選件 002 軟件：MX882001C） | 頻率范圍：300 MHz 至 2700 MHz |
| 頻率/調制度測量 輸入電平：?30 至 +40 dBm（突發信號的平均功率，主） 測量項目：正常突發，RACH | |
| 幅度測量 輸入電平：?30 至 +40 dBm（突發信號的平均功率，主） 測量項目：正常突發，RACH 測量精度：±0.3 dB（典型值），±0.5 dB（?20 至 +40 dBm），±0.7 dB（?30 至 ?20 dBm）， *校準后，10o 至 40oC 線性：±0.2 dB（0 至 ?40 dB，≥?30 dBm） | |
| 誤碼率測量 功能：幀、比特和 CRC 錯誤測量 測量對象： GSM 建立在上行 TCH 的回環數據 從后面板呼叫處理 I/O 端口輸入的串行數據 GPRS 建立在 GPRS 上行 TCH 的終端接收的塊數 | |
| 呼叫處理 呼叫控制： GSM（位置注冊、初始化、終止、網絡斷開、終端斷開） GPRS（連接、斷開連接、數據傳輸） 終端控制： GSM（輸出電平、時隙、時間提前量、回路開/關） GPRS（測試模式 A、測試模式 B、BLER） | |
| CDMA2000 1X 測量： （硬件：選件 003， 軟件：MX882002C） | 頻率范圍：300 MHz 至 2700 MHz |
| 幅度測量 輸入電平：?65 至 +35 dBm（主） 測量精度：±0.3 dB（典型值），±0.5 dB（?25 至 +35 dBm），±0.7 dB（?55 至 ?25 dBm）， ±0.9 dB（?65 至 ?55 dBm） *校準后，10o 至 40oC 線性：±0.2 dB（0 至 ?40 dB，≥?55 dBm），±0.4 dB（0 至 ?40 dB，≥?65 dBm） | |
| 頻率/調制度測量 輸入電平：?30 至 +35 dBm（主） 載波頻率精度：±（設置頻率 × 參考振蕩器精度 +10 Hz） 殘余波形質量： >0.999 | |
| 誤碼率測量 FER（誤幀率）測量：帶有服務選項 2、9、55 和 32 （TDSO） 的 FER 測量 顯示項目：置信水平、FER、錯誤幀計數、采樣幀計數 | |
| 呼叫處理 頻段：BC 0 至 12、14、15、18、19 呼叫控制：位置注冊、初始化、終止、網絡斷開、終端斷開 尋呼信道數據速率：全速率 RC配置：F-RC1 + R-RC1、F-RC2 + R-RC2、F-RC3 + R-RC3、F-RC4 + R-RC3、 F-RC5 + R-RC4 支持的協議：IS-95B、J-STD-008C、ARIB T-53、Korean PCS、IS-2000 （SR1） | |
| CDMA2000 1xEV-DO 測量： （硬件：選件 005， 軟件：MX882006C） | 頻率范圍：300 MHz 至 2700 MHz |
| 頻率/調制度測量 輸入電平：?30 至 +35 dBm 載波頻率精度：±（設置頻率 × 參考振蕩器精度 +10 Hz） 殘余波形質量： >0.999 殘余 EVM：<2% rms | |
| 碼域功率 輸入電平：?30 至 +35 dBm 測量精度：±0.2 dB（碼功率 ≥?15 dBc），±0.4 dB（碼功率 ≥?23 dBc） | |
| 射頻信號發生器 通道電平：導頻信道、MAC 通道、控制通道、業務信道，全部為 0 dB （參考 Ior） PN 偏置：0 至 511 波形質量：>0.99（僅導頻，AWGN 關閉） AWGN：AWGN 電平：?20 至 +12 dB（CDMA 信號的相對電平）或關閉 AWGN 開啟時的 CDMA 信號輸出電平：?28 dBm（主輸出）， ?18 dBm（輔助輸出） | |
| 呼叫處理 頻段：BC 0 至 12、14、15、18、19 呼叫控制：打開會話、關閉會話、AT 初始化、NW 起點、 AT 釋放、NW 釋放、硬切換、更軟切換 Rev.閉環 回路功率控制模式：閉環、交替、全部為 0（全部向上），全部為 1（全部向下） 測試應用協議：RTAP、FTAP、FTAP + RTAP | |
| TD-SCDMA 測量： （硬件：選件 001、007 軟件：MX882007C） | 頻率范圍：300 MHz 至 2700 MHz |
| 幅度測量 輸入電平：?70 至 +35 dBm（主） 測量精度：±0.3 dB（典型值），±0.5 dB（?25 至 +35 dBm）， ±0.7 dB（?55 至 ?25 dBm），±0.9 dB（?70 至 ?55 dBm） *校準后，10o 至 40oC 線性：±0.2 dB（?40 至 0 dB，≥?55 dBm），±0.4 dB（?40 至 0 dBm，≥?65 dBm） | |
| 頻率/調制度測量 輸入電平：?30 至 +35 dBm（主） 載波頻率精度：±（設置頻率 × 參考振蕩器精度 +10 Hz） 測量對象：DPCH、UpPCH | |
| 誤碼率測量 功能：在 DTCH 中插入 PN9 或 PN15 算法數據 測量項目：BER、BLER | |
| 呼叫處理 起點控制：注冊、初始化、終止、網絡斷開、 終端斷開（執行每個符合 3GPP 標準的處理并執行通過/失敗評估） 移動終端控制：輸出電平，回環（執行每個符合 3GPP 標準的移動終端控制） |
*典型值僅供參考，且不是擔保規格。
| Communication System | Software | Model No. |
| LTE | LTE FDD Measurement Software | MX882012C |
| LTE TDD Measurement Software | MX882013C | |
| LTE FDD Measurement Software Lite | MX882042C *1 | |
| LTE TDD Measurement Software Lite | MX882043C *1 | |
| W-CDMA | W-CDMA Measurement Software | MX882000C |
| W-CDMA Call Processing Software | MX882050C *2 | |
| MX882051C *2 | ||
| W-CDMA Ciphering Software | MX882070C *2 | |
| MX882071C *2 | ||
| HSDPA Measurement Software | MX882000C-011 *2 | |
| HSUPA Measurement Software | MX882000C-021 *2 | |
| HSPA Evolution Measurement Software | MX882000C-031 *2 | |
| DC-HSDPA Measurement Software | MX882000C-032 *2、*3 | |
| TD-SCDMA | TD-SCDMA Measurement Software | MX882007C |
| TD-SCDMA HSDPA Measurement Software | MX882007C-011 *4 | |
| TD-SCDMA HSUPA Measurement Software | MX882007C-021 *4 | |
| GSM/GPRS | GSM Measurement Software | MX882001C |
| EGPRS | EGPRS Measurement Software | MX882001C-011 |
| CDMA2000 1X | CDMA2000 1X Measurement Software | MX882002C |
| CDMA2000 1xEV-DO (Rev.0) | CDMA2000 1xEV-DO Measurement Software | MX882006C *5 |
| CDMA2000 1xEV-DO (Rev.A) | CDMA2000 1xEV-DO Rev.A Measurement Software | MX882006C-011 *5 |
| LTE | Parallelphone Measurement Software | MX882010C |
| W-CDMA | ||
| TD-SCDMA | ||
| GSM/GPRS/EGPRS | ||
| CDMA2000 1X/1xEV-DO | ||
| PHS | PHS Measurement Software | MX882005C |
| ADVANCED PHS | ADVANCED PHS Measurement Software | MX882005C-011 |
*1: MX882042C 和 MX882043C 都是非信令測試產品。
*2: 關于所支持 W-CDMA 的終端連接，請聯系您的銷售代表。
*3: DC-HSPA 測量需要 MT8820C-012、MT8820C-001（2 組）、MX882000C、MX882000C-011、
MX882000C-021、MX882000C-031、MX882000C-032 和 MX882050C（以及一個 MT8820C）。
目前只有MT8820C 支持 DC-HSDPA。
*4: 關于所支持的 TD-SCDMA HSDPA/HSUPA 終端連接，請聯系您的銷售代表。
*5: MX882006C 支持 CDMA2000 1xEV-DO (Rev.0) 移動終端的射頻測量。
MX882006C-011 支持 CDMA2000 1xEV-DO Rev. A 移動終端的射頻測量。
